a چیست لوله لوله کشی انعطاف پذیر
A لوله لوله کشی انعطاف پذیر یک مجرای موجدار یا بافته است که برای حرکت آب بین دو نقطه ثابت ساخته شده است در حالی که لرزش، انبساط حرارتی و ناهماهنگی های کوچک را تحمل می کند که یک لوله صلب نمی تواند جذب کند. ویژگی تعیین کننده یک هسته فلزی راه راه یا کامپوزیت، اغلب فولاد ضد زنگ 304 یا 316 لیتری است که در یک آستین بیرونی بافته شده پیچیده شده است که بار فشار کاری را حمل می کند. لوله کش ها و مهندسان تاسیسات به این دسته دست می یابند که اغلب تحت عنوان گسترده تر گروه بندی می شوند مجموعه های لوله کشی و شیلنگ آب ، هر زمان که یک اتصال نیاز به خم شدن با دست داشته باشد و نه از طریق یک سری آرنج ها و اتصالات سفت و سخت.
در مقایسه با لوله مسی یا لوله CPVC، یک خط آب منعطف فاصله فیزیکی را که تکنسین باید اندازه‌گیری و برش دهد، کوتاه می‌کند، زیرا خود مجموعه تغییرات کوچکی را در تراز می‌گیرد. به همین دلیل است که یک رابط آب منعطف به طور گسترده در پشت سینک‌ها، آبگرمکن‌ها، ماشین‌های لباسشویی، توالت‌ها و دیگ‌ها ظاهر می‌شود و به همین دلیل است که نسخه‌های طولانی‌تر همان ساختار به عنوان شیلنگ تامین آب در اتاق‌های مکانیکی، حلقه‌های گرمایش هیدرونیک و خطوط انتقال سیالات صنعتی سبک عمل می‌کنند.
ساخت خط لوله آبی و چرایی اهمیت آن
هسته راه راه
را لاینر آب لوله تحمل فشار داخلی یک مجموعه لوله لوله کشی انعطاف پذیر است. معمولاً با چرخاندن یک نوار فولادی ضد زنگ به طول مستقیم در یک لوله، جوش دادن درز، سپس موجدار کردن دیوار در یک الگوی مارپیچ یا حلقوی پیوسته تشکیل می‌شود. این موجدار شدن چیزی است که به لوله‌های فلزی اجازه می‌دهد مکرراً بدون ترک خوردگی خم شوند، زیرا هر برآمدگی به‌عنوان یک لولای کوچک عمل می‌کند که به جای تمرکز آن در یک نقطه، تنش خمشی را در تمام طول لوله پخش می‌کند.
ضخامت دیوار و رفتار آب بندی
ضخامت دیوار در یک لاینر معمولی آب بسته به کلاس فشار کاری و قطر بیرونی تقریباً از 0.15 میلی متر تا 0.30 میلی متر متغیر است، با دیوارهای ضخیم تر معمولاً برای خطوط تأمین که نوسانات فشار گسترده تر را مشاهده می کنند انتخاب می شوند. یک لاینر که به درستی شکل گرفته باشد، پروفیل راه راه خود را در تمام طول مسیر یکنواخت نگه می دارد، که مسیر جریان داخلی را به اندازه کافی صاف نگه می دارد تا از تلاطم غیر ضروری و سایش زودرس در تاج هر موجدار جلوگیری شود.
مواد مورد استفاده در لوله های لوله کشی انعطاف پذیر و مجامع لوله کشی و شیلنگ آب
انتخاب مواد نحوه عملکرد شیلنگ آب بافته شده را تحت خمش مکرر، نوسانات دما و قرار گرفتن در معرض مواد شیمیایی مختلف آب تغییر می دهد. جدول زیر نقش اجزایی را که اغلب در یک لوله لوله کشی انعطاف پذیر کامل و مجموعه لوله کشی آب و مجموعه شیلنگ یافت می شود، تشریح می کند.
| جزء | مواد مشترک | نقش معمولی | یادداشت های انعطاف پذیری |
|---|---|---|---|
| لاینر داخلی | فولاد ضد زنگ 304 | جریان آب و فشار کاری را حمل می کند | انعطاف پذیری عمومی خوب برای اکثر خطوط تامین داخلی |
| لاینر داخلی, higher grade | فولاد ضد زنگ 316 لیتر | جریان را در محیط های با کلرید بالاتر یا مرطوب حمل می کند | انعطاف پذیری مشابه 304 با مقاومت در برابر سوراخ شدن اضافه شده است |
| آستین بیرونی | سیم فولادی ضد زنگ بافته شده | فشار ترکیدگی را مهار می کند و از آستر محافظت می کند | در حالی که الگوی بافت هنوز امکان خم شدن را دارد، استحکام می بخشد |
| اتصالات انتهایی | برنج یا فولاد ضد زنگ | مجموعه را به فیکسچرها یا شیرها متصل می کند | بخش ثابت و غیر قابل انعطاف در هر انتها |
| ژاکت بیرونی اختیاری | پوشش PVC یا PE | یک پوشش محافظ روی قیطان اضافه می کند | کاهش جزئی در انعطاف پذیری، افزایش حفاظت از سطح |

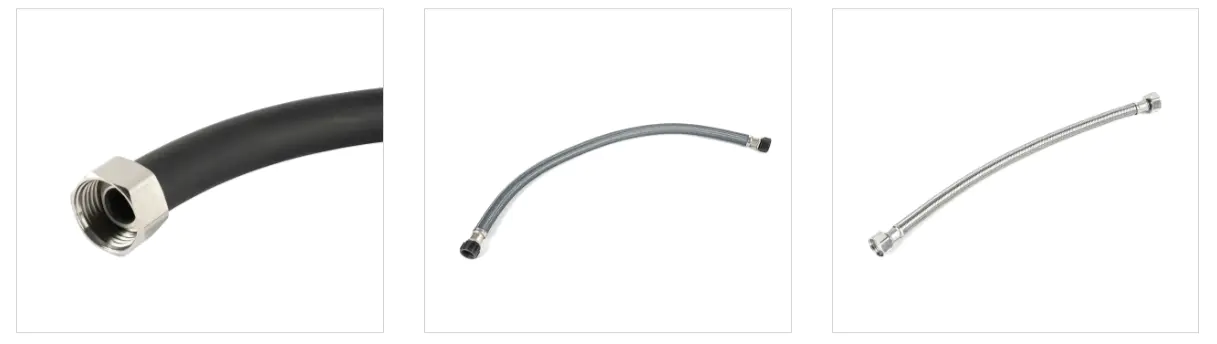

انواع متداول اتصالات آب انعطاف پذیر و شیلنگ های آب بافته شده
یک اتصال دهنده آب انعطاف پذیر معمولاً بر اساس قطر اسمی گروه بندی می شود، زیرا قطر نزدیک به فیکسچر یا خطی است که قرار است از آن استفاده کند. یک کانکتور کوتاه سه هشتم اینچی برای یک شیر آب یا توقف زاویه ای مناسب است، در حالی که یک شیلنگ آبرسانی عریض یک اینچی در یک سرویس خط کامل یا منیفولد اتاق مکانیکی رایج تر است. نمودار زیر یک ارتباط کلی بین اندازه اسمی و زمینه نصب را نشان می دهد که در آن اغلب ظاهر می شود.
مقایسه عملکرد در میان گزینه های رایج لوله کشی
انتخاب بین یک لوله لوله کشی انعطاف پذیر، یک لوله مسی سفت و سخت و یک شیلنگ لاستیکی استاندارد معمولاً به نحوه عملکرد هر یک از چندین ویژگی عملی بستگی دارد. نمودار رادار زیر پنج معیار را در کنار هم ردیف می کند تا مبادلات در یک نگاه راحت تر دیده شوند.
- لوله لوله کشی انعطاف پذیر
- لوله مسی سفت و سخت
- شیلنگ لاستیکی استاندارد
چرخه خم شدن و رفتار خستگی آسترهای آب فولادی ضد زنگ
از آنجایی که انتظار می‌رود هر بار که یک لوله تعمیر می‌شود یا یک ساختمان ته نشین می‌شود، یک لوله لوله کشی انعطاف‌پذیر کمی حرکت کند، مهندسان به جای قضاوت در آزمایش فشار استاتیکی، به نحوه عملکرد مونتاژ در چرخه‌های خم مکرر نگاه می‌کنند. نمودار خط زیر یک منحنی حفظ عملکرد کلی را برای یک لاینر آب فولادی ضد زنگ با تجمع چرخه های خم نشان می دهد، به همین دلیل است که شعاع خمش سخاوتمندانه در طول نصب به افزایش عمر مفید کمک می کند.
مقاومت در برابر خوردگی بر اساس درجه مواد
مقاومت در برابر خوردگی یکی از دلایل اصلی انتخاب شیلنگ بافته شده از جنس استنلس استیل به جای فولاد ساده یا جایگزین گالوانیزه است، به ویژه در اتاق های مکانیکی مرطوب یا تاسیسات ساحلی که در آن قرار گرفتن در معرض کلرید بیشتر است. نمودار زیر چهار درجه مواد متداول را در مقیاس مقاومت نسبی برای مقایسه سریع قرار می دهد.
راهنمای اندازه‌گیری شیلنگ تامین آب و خط آب انعطاف‌پذیر
بدست آوردن قطر و طول مناسب در اولین تلاش باعث صرفه جویی در سفر برگشت به پیشخوان عرضه می شود. جدول مرجع زیر یک خط آب منعطف را بر اساس قطر اسمی در کنار نوع اتصال و نقطه استفاده که معمولاً با آن جفت می شود، گروه بندی می کند.
| قطر اسمی | محدوده طول معمولی | نوع اتصال رایج | نقطه استفاده معمولی |
|---|---|---|---|
| 3/8 اینچ | 9 اینچ تا 20 اینچ | فشرده سازی x فشرده سازی | زاویه توقف به شیر آب |
| 1/2 اینچ | 9 اینچ تا 24 اینچ | فشرده سازی x فشرده سازی | شیر پرکن مخزن توالت |
| 3/4 اینچ | 36 اینچ تا 72 اینچ | کوپلینگ رزوه ای | ورودی ماشین لباسشویی |
| 1 اینچ | 12 اینچ تا 60 اینچ | کوپلینگ رزوه ای or flange | آبگرمکن یا منیفولد |
| 1.25 اینچ تا 2 اینچ | طول سفارشی | انتهای فلنجی یا جوشی | توزیع اتاق مکانیکی |
راهنمای نصب گام به گام
یک لوله لوله کشی منعطف به کارگیری دقیق در حین نصب پاداش می دهد، زیرا بیشتر نشتی های اولیه به جای یک قطعه معیوب، به اتصال عجولانه بازمی گردد. دنباله زیر ترتیب کلی عملیات برای یک اتصال ثابت معمولی را پوشش می دهد.
-
خاموش کنید و فشار را کاهش دهید
قبل از قطع هر خط موجود، منبع آب بالادست را قطع کنید و فشار باقیمانده را در نزدیکترین وسیله باز کاهش دهید.
-
پورت ها را بازرسی کنید
هر دو درگاه اتصال را از نظر آسیب، زباله یا باقی مانده درزگیر قدیمی بررسی کنید و سطوح آب بندی را با یک پارچه خشک تمیز کنید.
-
مجمع مناسب را انتخاب کنید
یک لوله لوله کشی منعطف یا شیلنگ آبرسانی را انتخاب کنید که اندازه آن با رزوه درگاه و طول جریان مورد نیاز مطابقت داشته باشد و به جای تا شدن محکم، منحنی ملایم ایجاد کند.
-
نخ کنید و سفت کنید
اتصال را با دست روی درگاه بپیچید تا محکم شود، سپس با یک آچار یک ربع تا نیم دور از دست محکم جلو بروید و از گشتاور بیش از حد روی مهره بافته اجتناب کنید.
-
مسیر با یک خم گسترده
مجموعه را طوری هدایت کنید که شعاع خمش گسترده بماند و آستر خمیده، پیچ خورده یا روی لبه تیز فشار نیاورد.
-
تامین و بررسی را بازیابی کنید
آب را به تدریج بازیابی کنید و قبل از بستن کابینت اطراف یا دسترسی به دیوار، هر نقطه اتصال را برای نشت چک کنید.
-
پس از اولین استفاده دوباره بررسی کنید
پس از اولین روز کامل استفاده، اتصال را مجدداً بررسی کنید، زیرا اتصالات می توانند کمی ته نشین شوند زیرا آستر آب روی واشر آب بندی قرار می گیرد.
جایی که از لوله های لوله کشی انعطاف پذیر و آسترهای آب استفاده می شود
را same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
لوله کشی مسکونی
اتصال شیر آب، توالت، آبگرمکن و ماشین لباسشویی در جایی که نصب سریع و نور ابزار اهمیت بیشتری دارد.
-
سیستم های گرمایش ساختمان
حلقه‌های گرمایش هیدرونیک که در آن یک خط آب منعطف انبساط حرارتی بین لوله هدر سفت و رادیاتورها یا واحدهای فن کویل را جذب می‌کند.
-
لوله کشی تسهیلات بهداشتی
تنظیماتی که در آن سفتی و فواصل سرویس طولانی‌تر تعداد دفعات مورد نیاز دسترسی تعمیر و نگهداری در پشت دیوارهای تمام‌شده را کاهش می‌دهد.
-
تهویه مطبوع صنعتی
اتصالات چیلر و هوا که در آن لرزش ناشی از تجهیزات دوار به جای اتصال صلب نیاز به اتصال آب انعطاف پذیر دارد.
انتخاب یک تولید کننده لوله لوله کشی انعطاف پذیر سفارشی
منبع یابی از یک تولید کننده لوله لوله کشی انعطاف پذیر سفارشی به جای تامین کننده سخت افزار عمومی معمولا زمانی منطقی می شود که یک پروژه به طول های غیر استاندارد، اتصالات انتهایی خاص یا حجم های سفارش بالاتر نیاز داشته باشد. چند نقطه بازرسی عملی به محدود کردن جستجو در میان گزینه های تامین کننده شلنگ لوله کشی بافته شده از جنس استنلس استیل کمک می کند.
- تأیید کنید که کارخانه می‌تواند قطر، طول و ترکیب دقیق اتصالات را به جای تهیه یک کاتالوگ ثابت تولید کند.
- قبل از سفارش کامل، از مجموعه‌های نمونه بخواهید تا یکنواختی راه راه و سفتی قیطان را بررسی کنید.
- تجهیزات تست را در محل بررسی کنید، زیرا قابلیت تست سفتی هوا و ترکیدگی بیش از یک برگه مشخصات به تنهایی در مورد ثبات صحبت می کند.
- در مورد نیازهای بسته بندی شیلنگ تامین آب انعطاف پذیر OEM و برچسب گذاری در مورد نیازهای اولیه اگر مجموعه ها دارای یک نام تجاری خصوصی هستند، بحث کنید.
- به پاسخ‌دهی در مرحله نمونه‌برداری به‌عنوان یک شاخص کلی از نحوه رسیدگی به درخواست‌های تغییر در طول تولید توسط سازنده اتصالات آب انعطاف‌پذیر بافته شده نگاه کنید.
تعدادی از خریداران به محض افزایش حجم مورد نیاز، بیشتر به دلیل تمرکز قابلیت مونتاژ راه راه، قیطان و اتصالات در یک منطقه تامین، که زنجیره هماهنگی بین شکل‌دهی، آزمایش و بسته‌بندی را کوتاه می‌کند، به سمت کارخانه لوله‌کشی انعطاف‌پذیر در چین نگاه می‌کنند.
بررسی اجمالی قابلیت تولید
Haoyin (Ningbo) Bellows Technology Co. Ltd. دم‌های فولادی ضد زنگ و مجموعه‌های اتصال انعطاف‌پذیر برای لوله‌کشی، گرمایش و گاز را طراحی و تولید می‌کند. این تأسیسات در یک سایت 35 مو با 18000 متر مربع فضای کارگاهی استاندارد قرار دارد که به شکل‌دهی، قیطاندن، مونتاژ اتصالات و تکمیل اختصاص داده شده است.
- 4M متر لوله راه راه فولاد ضد زنگ تولید شده در سال
- 120 کارکنان در سراسر خطوط شکل دهی، قیطان و مونتاژ
- 20 پرسنل فنی اختصاص داده شده از طراحی و آزمایش پشتیبانی می کنند
- 18000 متر مربع فضای کارگاهی استاندارد
را research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
نکات نگهداری برای افزایش عمر سرویس
- مجموعه های اتصال دهنده قابل انعطاف آب قابل مشاهده را از نظر زنگ زدگی، پیچ خوردگی یا برآمدگی حداقل سالی یکبار بررسی کنید.
- از رنگ آمیزی روی شیلنگ آب بافته شده خودداری کنید، زیرا رطوبت محبوس شده در زیر رنگ می تواند خوردگی سطح را تسریع کند.
- مجموعه ها را از لبه های تیز کابینت یا براکت های قفسه که می توانند به مرور زمان قیطان بیرونی را ساییده کنند، دور نگه دارید.
- شیلنگ تامین آب را که برآمدگی نشان می دهد، تعویض کنید، زیرا این معمولاً نشان دهنده خطی است که شروع به جدا شدن از آرماتور قیطان کرده است.
- از دویدن های افقی طولانی در فواصل زمانی پشتیبانی کنید تا لاینر آبی وزن خود را بدون پشتیبانی در یک بازه طولانی حمل نکند.
سوالات متداول
-
Q1. لوله لوله کشی انعطاف پذیر چیست؟
لوله لوله کشی انعطاف پذیر یک لوله فلزی یا کامپوزیت راه راه است که اغلب با یک آستین بیرونی بافته شده تقویت می شود و برای اتصال دو نقطه لوله کشی در حالی که خم می شود برای جذب حرکت و ناهماهنگی جزئی ساخته شده است.
-
Q2. لاینر آب انعطاف پذیر چیست
را water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3. شلنگ آب بافته چیست
یک شیلنگ آب بافته شده یک آستر راه راه را با یک لایه بیرونی از سیم فولادی ضد زنگ بافته شده جفت می کند که مجموعه را در برابر فشار کاری تقویت می کند و در عین حال به خم شدن آن اجازه می دهد.
-
Q4. شیلنگ تامین آب چیست؟
شیلنگ تامین آب یک اصطلاح عمومی برای اتصال انعطاف پذیری است که بین شیر قطع یا خط تغذیه و وسایلی مانند شیر آب، توالت یا دستگاه کار می کند.
-
Q5. چگونه یک لوله لوله کشی انعطاف پذیر را نصب کنید؟
منبع آب را ببندید، اتصالات را با دست بچسبانید تا محکم شود، سپس یک ربع تا نیم دور کنترل شده را با آچار محکم کنید، در حالی که بدنه لوله را عاری از پیچ خوردگی نگه دارید.
-
Q6. شلنگ تامین آب چقدر باید محکم باشد
را connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
Q7. آیا می توان شیلنگ های انعطاف پذیر را خم کرد
بله، این عملکرد اصلی آنهاست، اگرچه هر مجموعه دارای حداقل شعاع خمشی است، و تا کردن آن تیزتر از آن شعاع می تواند به آستر فشار وارد کند و عمر مفید آن را کوتاه کند.
-
Q8. آیا می توان شلنگ های آب قابل انعطاف را گسترش داد
تمدید یک راه‌اندازی معمولاً به معنای جایگزینی مجموعه با شیلنگ طولانی‌تر به جای اتصال دو شیلنگ به یکدیگر است، زیرا یک کوپلینگ میانی یک نقطه نشتی بالقوه دیگر را اضافه می‌کند.
-
Q9. چه مقیاس تولیدی پشت این مجموعه ها نشسته است
تأسیساتی که این دسته را در مقیاس تولید می کنند، مانند Haoyin، معمولاً خطوط پیوسته شکل دهی و قیطاندن با قابلیت تولید چندین میلیون متر لوله موجدار در سال را اجرا می کنند.
-
Q10. آیا تیم فنی پس از مرحله طراحی درگیر می شود؟
در یک عملیات تولیدی سازمان‌یافته، پرسنل فنی به جای اینکه پس از اتمام نقشه‌کشی کنار بروند، با طراحی سازه از طریق آزمایش و پشتیبانی تولید، درگیر می‌شوند.
