پاسخ سریع: چگونه اندازه صحیح اتصال دهنده گاز را تعیین کنیم
اندازه صحیح برای a کانکتور گاز انعطاف پذیر از جنس استنلس استیل توسط اتصالات ورودی در دستگاه و اتصالات خروجی در شیر قطع کننده گاز تنظیم می شود، نه به اندازه خط گاز انشعاب که اتاق را تغذیه می کند. کانکتورها با یک اندازه اسمی برچسب گذاری می شوند و دو اندازه مورد استفاده در اکثر لوازم خانگی 3/8 اینچ و 1/2 اینچ هستند، در حالی که اندازه های 3/4 اینچ و 1 اینچ معمولاً برای وسایل ورودی بالاتر مانند آبگرمکن ها و کوره های بزرگ در نظر گرفته شده است. برای انتخاب اندازه مناسب، اتصالات ماده در هر انتهای کانکتور را با اندازه رزوه ای که روی شیر دستگاه و روی شیر قطع شده است مطابقت دهید، سپس تأیید کنید که ظرفیت ورودی نامی آن اندازه اسمی برابر یا بیشتر از حداکثر رقم BTU در ساعت چاپ شده روی پلاک مشخصات دستگاه است.
A اتصال گاز انعطاف پذیر فولاد ضد زنگ برای اجاق گاز اندازه‌های نصب معمولاً 1/2 اینچ است، در حالی که بسیاری از وسایل آشپزی فشرده یا قابل حمل از اتصال 3/8 اینچی کوچکتر استفاده می‌کنند. محدوده سبک تجاری بزرگتر و واحدهای ترکیبی گاهی اوقات نیاز به اتصال 3/4 اینچی دارند، بنابراین باید همیشه قبل از سفارش کانکتور جایگزین، پلاک نام دستگاه بررسی شود.
چرا اندازه صحیح برای شلنگ گاز انعطاف پذیر فولاد ضد زنگ اهمیت دارد؟
یک کانکتور کوچکتر جریان گاز را به دستگاه محدود می کند، که می تواند منجر به عملکرد ضعیف مشعل، بازیابی کند آبگرمکن یا دستگاهی شود که برای رسیدن به خروجی نامی خود تلاش می کند. از طرف دیگر، یک کانکتور بزرگ به درستی روی شیر دستگاه یا شیر قطع نمی‌شود و به اجبار اتصال نامناسب می‌تواند به رزوه روی کانکتور و شیر آسیب برساند. از آنجایی که رتبه‌بندی‌های ورودی دستگاه بین برندها و مدل‌ها متفاوت است، اندازه اسمی که روی یک دستگاه قدیمی کار می‌کرد، به‌طور خودکار برای جایگزینی آن درست نیست، بنابراین هر بار که دستگاه تعویض می‌شود، پلاک رتبه‌بندی باید بررسی شود.
این تا حدودی با نحوه یک تفاوت دارد کانکتور گاز csst سیستم اندازه است یک اتصال دهنده گاز CSST معمولاً بخشی از یک لوله پیوسته از لوله های فولادی زنگ نزن راه راه است که گاز را از یک متر یا منیفولد به چندین دستگاه در سراسر یک سازه توزیع می کند، بنابراین اندازه آن از مجموع بار متصل و طول هر اجرا با استفاده از نمودار اندازه محاسبه می شود، نه از یک اتصالات دستگاه. در مقابل، یک شیلنگ گاز انعطاف پذیر از جنس استنلس استیل که صرفاً به عنوان یک اتصال دهنده لوازم خانگی استفاده می شود، فقط باید با دو اتصالی که بین آن قرار دارد مطابقت داشته باشد.
اندازه های اسمی متداول و تطابق دستگاه
جدول زیر به طور خلاصه نشان می دهد که چگونه اندازه های اسمی کانکتورها معمولاً با وسایل گاز خانگی معمولی مطابقت دارند. این ارقام ارجاعات کلی هستند و حداکثر امتیاز ورودی دقیق که روی پلاک نام دستگاه ثبت شده است باید همیشه نسبت به هر نمودار کلی اولویت داشته باشد.
| اندازه اسمی | دستگاه معمولی | اتصال رشته مشترک | تقریبا حداکثر ورودی |
|---|---|---|---|
| 3/8 اینچ | اجاق گاز جمع و جور، قابل حمل | 3/8 اینچ FIP | حدود 40000 BTU/hr |
| 1/2 اینچ | محدوده گاز یا اجاق گاز، خشک کن گاز | 1/2 اینچ FIP | حدود 75000 BTU/hr |
| 3/4 اینچ | آبگرمکن گازی،کوره گازی | 3/4 اینچ FIP | حدود 150000 BTU/hr |
| 1 اینچ | کوره بزرگ، خوراک منیفولد | 1 اینچ FIP | حدود 300000 BTU/hr |
حداکثر ورودی تقریبی بر اساس اندازه اسمی رابط
شکل 1. حداکثر ورودی دستگاه مربوط به هر اندازه اسمی کانکتور.

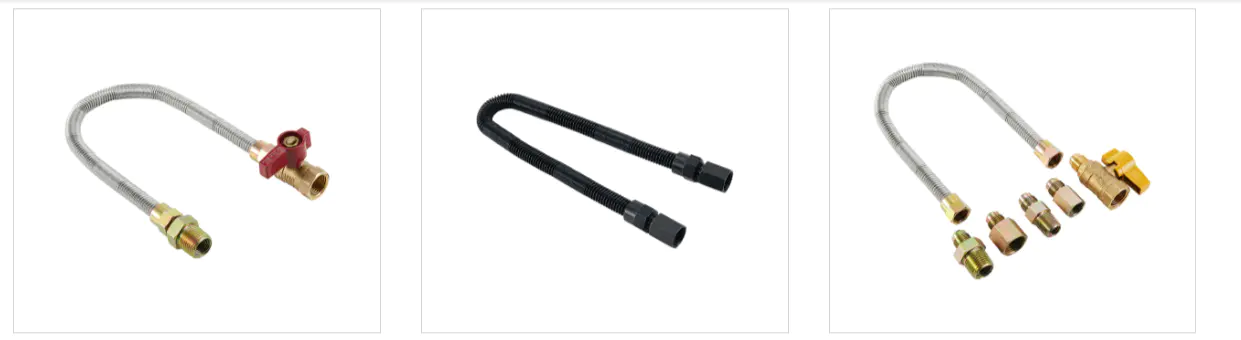

اتصال دهنده گاز انعطاف پذیر فولاد ضد زنگ در مقایسه با گزینه های CSST و پی وی سی پوشش داده شده
خریداران اغلب نیاز به تصمیم گیری بین یک لخت دارند کانکتور گاز انعطاف پذیر از جنس استنلس استیل ، یک دوره طولانی تر کانکتور گاز csst ، و الف کانکتور گاز با روکش پی وی سی . هر سه دارای هسته فولادی ضد زنگ راه راه یکسانی هستند، اما برای نقش های مختلف ساخته و تکمیل شده اند. جدول و نمودار زیر نشان می دهد که چگونه این سه گزینه به طور کلی از نظر عملکرد به جای قیمت مقایسه می شوند.
| ویژگی | کانکتور گاز انعطاف پذیر از جنس استنلس استیل | کانکتور گاز CSST | کانکتور گاز با روکش پی وی سی |
|---|---|---|---|
| مواد پایه | فولاد ضد زنگ راه راه | فولاد ضد زنگ راه راه | فولاد ضد زنگ راه راه with PVC jacket |
| استفاده معمولی | اتصال تک لوازم خانگی | توزیع گاز کل ساختمان | اتصال تک لوازم خانگی |
| پایان سطح | ضد زنگ لخت یا کمی به پایان رسیده است | اغلب در طول دوره کامل کت پوشیده می شود | پوشش بیرونی رنگی، معمولاً زرد |
| محدوده طول مشترک | کوتاه، دستگاه به شیر | طولانی، اتاق به اتاق اجرا می شود | کوتاه، دستگاه به شیر |
مقایسه گویا در میان عوامل کلیدی انتخاب
شکل 2. مقایسه تصویری کنار هم، که از یک گزارش آزمایشی خاص مشتق نشده است.
چگونه قطر سیم پیچ و ضخامت دیوار بر شعاع خمش تأثیر می گذارد
الگوی راه راه روی a شلنگ گاز انعطاف پذیر از جنس استنلس استیل چیزی است که به آن اجازه می‌دهد تا در اطراف کابینت‌ها، سوپاپ‌های آفست، و فضاهای تنگ بدون پیچ خوردگی خم شود. با افزایش اندازه اسمی، ضخامت دیواره و قطر سیم پیچ نیز به طور کلی افزایش می‌یابد، که حداقل شعاع خم شدن شیلنگ را قبل از اینکه موج‌ها شروع به صاف شدن یا ترک‌خوردگی در اثر خمش مکرر کنند، افزایش می‌دهد. کانکتوری که محکم تر از حداقل شعاع نامی خود خم می شود، سطح مقطع را در نقطه خمش از دست می دهد، که حتی اگر اندازه اسمی روی اتصالات تغییر نکرده باشد، جریان موثر را کاهش می دهد.
حداقل شعاع خم توصیه شده بر اساس اندازه اسمی
شکل 3. روند کلی افزایش حداقل شعاع خم در کنار اندازه اسمی رابط.
دوام چرخه انعطاف پذیر در انواع پوشش
خم شدن مکرر در حین تعمیر، جابجایی و تمیز کردن دستگاه یکی از دلایل اصلی نیاز به تعویض کانکتور دستگاه است. یک روکش ضد زنگ لخت، a شلنگ گاز فولادی ضد زنگ با روکش زرد ، و الف کانکتور گاز با روکش پی وی سی همه از هسته موجدار یکسانی استفاده می کنند، بنابراین عمر انعطاف پذیری آنها عمدتاً به دلیل ضخامت دیوار، عمق راه راه، و میزان مقاومت پوشش بیرونی در برابر سایش در نقاطی است که شیلنگ با لبه کابینت یا قاب پیشخوان تماس می گیرد. تصویر زیر یک مقایسه کلی از دوام چرخه فلکس نسبی است و از یک آزمایش منتشر شده خاص استخراج نشده است.
شاخص دوام چرخه فلکس نسبی
شکل 4. فقط شاخص گویا، به منظور نشان دادن الگوی نسبی به جای مقادیر دقیق اندازه گیری شده.
جایی که معمولاً از شیلنگ گاز فولادی ضد زنگ با روکش زرد استفاده می شود
A شلنگ گاز فولادی ضد زنگ با روکش زرد یک اتصال دهنده استاندارد زنگ نزن راه راه با یک ژاکت بیرونی اضافه شده است که اغلب با رنگ زرد به پایان می رسد، بنابراین به سرعت در میان خطوط انعطاف پذیر دیگر در آشپزخانه یا منطقه کاربردی قابل تشخیص است. این روکش لایه‌ای از مقاومت در برابر سایش و چربی را در بالای هسته ضد زنگ اضافه می‌کند، که در محیط‌های شلوغ آشپزخانه که در آن یک رابط ممکن است با برس روی لبه‌های کابینت، ابزار تمیز کردن یا مایع پخت و پز در طول سال‌ها ریخته شود، مفید است. مکان‌های رایج این سبک از رابط‌ها شامل موارد زیر است.
- محدوده های گاز تجاری مسکونی و سبک که در مناطق آشپزخانه پرتردد قرار دارند
- خشک کن های گاز واقع در اتاق های تاسیساتی که در آن شیلنگ ممکن است قابل مشاهده باشد و از شناسایی رنگ سود می برد
- تاسیساتی که در آن یک تکنسین می خواهد با یک نگاه به صورت بصری خط گاز را از خطوط آب یا تخلیه مجاور جدا کند.
- پروژه‌های مقاوم‌سازی که در آنها مطابقت با رنگ پوشش کانکتور موجود برای ظاهری ثابت ترجیح داده می‌شود
ژاکت اضافه شده منطق سایز اسمی زیرین که قبلا در این مقاله توضیح داده شد را تغییر نمی دهد. اندازه کانکتور با روکش زرد همچنان به تطابق رزوه های اتصال در هر دو انتها و تأیید ظرفیت نامی در برابر پلاک دستگاه بستگی دارد.
اشتباهات در اندازه گیری که عملکرد دستگاه را کاهش می دهد
بیشتر شکایات مربوط به اندازه‌گیری به تعداد کمی از اشتباهات مکرر در هنگام انتخاب یا نصب بازمی‌گردد.
- انتخاب طول رابط فقط بر اساس فاصله از دهانه دیوار به جای موقعیت واقعی شیر.
- با فرض اینکه هر محدوده گاز از اندازه اسمی یکسانی بدون بررسی پلاک فعلی دستگاه استفاده می کند.
- استفاده مجدد از کانکتور قدیمی در یک دستگاه جایگزین بدون تأیید اندازه اتصالات ورودی همچنان مطابقت دارد.
- نادیده گرفتن تفاوت بین برچسب اندازه اسمی کانکتور و قطر جریان داخلی واقعی آن.
- اختلاط انواع رزوه بین شیر قطع و اتصالات اتصال، که می تواند باعث آب بندی ضعیف در محل اتصال شود.
انتخاب سازنده اتصال دهنده گاز انعطاف پذیر از جنس فولاد ضد زنگ
هنگامی که اندازه و نوع پوشش صحیح مشخص شد، تصمیم بعدی این است که کدام سازنده اتصال گاز انعطاف پذیر فولاد ضد زنگ از منبع تهیه کنید، به ویژه برای خریدارانی که سفارشات عمده یا تکراری می دهند. قابل اعتماد تامین کننده اتصال گاز فولاد ضد زنگ باید بتواند عمق راه راه و ضخامت دیواره را در طول دوره های تولید ثابت نگه دارد، زیرا حتی تغییرات کوچک در این ابعاد هم شعاع خمش و هم ظرفیت جریان نامی را که قبلاً در این مقاله بحث شد تغییر می دهد.
برای خریداران در حال کاوش کانکتور گاز انعطاف پذیر به صورت عمده فروشی با هماهنگی‌های انجام شده، ارزش تایید این را دارد که کارخانه می‌تواند محدوده اندازه اسمی کامل از 3/8 اینچ تا 1 اینچ را به همراه گزینه‌های پوشش متعدد از جمله روکش‌های بدون زنگ، روکش PVC و روکش زرد عرضه کند، به طوری که یک سفارش می‌تواند چندین دسته لوازم خانگی را به طور همزمان پوشش دهد. هنگام مقایسه الف سازنده کانکتور گاز چین خریداران مبتنی بر در نظر گرفتن، سوالات مفیدی برای پرسیدن شامل نحوه غربالگری موجودی کویل خام قبل از شکل گیری، نحوه نظارت بر فرآیندهای راه راه و قیطان در طول تولید، و اینکه آیا رزوه های اتصال در برابر گیج های مرجع قبل از بسته بندی بررسی می شوند یا خیر.
یک کانکتور گاز فولاد ضد زنگ OEM برنامه اغلب کارآمدترین مسیر برای توزیع کنندگان و برندهای لوازم خانگی است که به قطر سیم پیچ سفارشی، طول سفارشی یا بسته بندی مارک دار، از جمله یک بسته اختصاصی نیاز دارند. اتصال گاز انعطاف پذیر فولاد ضد زنگ برای اجاق گاز خط ساخته شده در اطراف یک پلت فرم دستگاه خاص. نکات کلیدی ارزیابی معمولاً شامل موارد زیر است.
- مقیاس تولید و توانایی حفظ ضخامت دیواره ثابت در سفارشات بزرگ
- طیف وسیعی از اندازه های اسمی و گزینه های پوشش ارائه شده از یک کارخانه واحد
- پشتیبانی از طول سیم پیچ سفارشی، پیکربندی اتصالات، و بسته بندی برای برنامه های OEM
- کنترل فرآیند مستند از غربالگری مواد خام تا بازرسی نهایی
درباره Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. یک شرکت حرفه‌ای است که بر تحقیق، طراحی، ساخت و فروش دم‌های فولادی ضد زنگ متمرکز است و برای ارائه راه‌حل‌های اتصال انعطاف‌پذیر ایمن و بادوام برای گاز، لوله‌کشی، گرمایش و زمینه‌های مرتبط تلاش می‌کند. این شرکت به عنوان سازنده اتصالات گاز انعطاف پذیر از جنس استنلس استیل OEM و کارخانه اتصالات گاز CSST سفارشی ODM فعالیت می کند و از خریدارانی که به خطوط تولید استاندارد یا مشخصات کاملاً سفارشی نیاز دارند پشتیبانی می کند.
این تسهیلات مساحتی معادل 35 مولو را پوشش می دهد و شامل 18000 متر مربع کارگاه تولید استاندارد است که توسط سیستم های مدیریتی از جمله پشتیبانی می شود. ISO9001، ISO14001 و ISO45001 . Haoyin که به عنوان یک شرکت ملی با فناوری پیشرفته و یک کارخانه سبز شناخته می شود، از یک فلسفه تولید مبتنی بر ثبات و کیفیت پیروی می کند، با فرآیندی که از غربالگری مواد خام و طراحی ساختاری تا ساخت، آزمایش عملکرد و پشتیبانی پس از فروش انجام می شود.
مشخصات محصول و اطلاعات عمده فروشی را درخواست کنید
خریدارانی که اندازه اسمی، نوع پوشش و طول مورد نیاز برای پروژه خود را شناسایی کرده‌اند، می‌توانند مشخصات دستگاه را برای توصیه محصول مشابه ارسال کنند. اینکه آیا مورد نیاز یک دستور آزمایشی کوچک از a است کانکتور گاز انعطاف پذیر از جنس استنلس استیل برای یک خط محصول واحد، فله کانکتور گاز انعطاف پذیر به صورت عمده فروشی سفارش، یا کانکتور گاز فولاد ضد زنگ OEM برنامه با نام تجاری سفارشی، به اشتراک گذاری نوع دستگاه، اندازه های اسمی مورد نیاز، و پوشش هدف به تسریع پاسخ با برگه های مشخصات دقیق کمک می کند.
سوالات متداول
-
Q1. اتصال گاز انعطاف پذیر فولاد ضد زنگ چیست؟
این یک لوله فولادی زنگ نزن راه راه است که دارای انتهای اتصال است و برای اتصال یک دستگاه گاز به یک شیر قطع و در عین حال انعطاف پذیری در مسیریابی و قرار دادن دستگاه استفاده می شود.
-
Q2. کانکتور گاز انعطاف پذیر فولاد ضد زنگ چگونه کار می کند؟
ساختار دیواره موجدار به لوله اجازه می دهد تا در اطراف موانع خم شود و در عین حال گاز را با خیال راحت بین شیر قطع و اتصالات ورودی دستگاه حمل کند.
-
Q3. مزایای اتصالات گاز فولادی ضد زنگ چیست؟
آنها انعطاف‌پذیری را برای نصب آسان‌تر با یک هسته فلزی بادوام ترکیب می‌کنند که تا خم شدن مکرر در حین تمیز کردن، سرویس‌دهی یا تعویض دستگاه قابل تحمل است.
-
Q4. کانکتور گاز انعطاف پذیر فولاد ضد زنگ چقدر عمر می کند؟
عمر مفید بستگی به شرایط نصب و تعداد دفعات خم شدن کانکتور دارد، بنابراین بازرسی دوره ای بصری برای سایش در نقاط خمشی یک عمل منطقی است.
-
Q5. آیا کانکتورهای گاز انعطاف پذیر فولاد ضد زنگ برای استفاده بی خطر هستند
هنگامی که از اندازه اسمی صحیح، اتصالات رزوه منطبق، و مسیر مسیریابی بدون پیچ خوردگی یا خمیدگی تیز استفاده می شود، این سبک از کانکتور یک روش پرکاربرد برای اتصال لوازم خانگی است.
-
Q6. آیا می توان از اتصال دهنده های گاز انعطاف پذیر برای گاز طبیعی استفاده کرد
بله، این سبک اتصال معمولاً برای اتصالات لوازم گاز طبیعی در محیط های مسکونی و تجاری سبک استفاده می شود.
-
Q7. آیا می توان از اتصال دهنده های گاز انعطاف پذیر برای گاز پروپان استفاده کرد
بله، همان ساختار فولاد ضد زنگ راه راه برای اتصالات دستگاه پروپان نیز استفاده می شود، با انتخاب اتصالات پس از دستگاه و اندازه رزوه شیر.
-
Q8. اتصالات گاز فولادی ضد زنگ مقاوم در برابر خوردگی هستند
ضد زنگ steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
Q9. از چه موادی برای ساخت کانکتورهای گاز انعطاف پذیر استفاده می شود
لوله اصلی از فولاد ضد زنگ راه راه است و بسته به خط تولید ممکن است بدون پوشش باقی بماند یا با یک پوشش بیرونی مانند PVC یا یک ژاکت محافظ زرد تکمیل شود.
-
Q10. تفاوت بین CSST و کانکتور روکش PVC چیست؟
لوله اتصال گاز CSST به طور کلی برای پخش طولانی تر در سراسر یک سازه استفاده می شود، در حالی که یک اتصال دهنده گاز با روکش PVC محصولی با طول کوتاهتر است که برای اتصال یک دستگاه به شیر خاموش کننده آن طراحی شده است.
