سیستم های گرمایش (شامل گرمایش شهری، گرمایش صنعتی، گرمایش با انرژی های جدید و غیره) دارای الزامات اصلی برای خطوط لوله هستند، مانند مقاومت در برابر دمای بالا، مقاومت در برابر خستگی حرارتی، آب بندی قابل اعتماد، سازگاری با انبساط و انقباض حرارتی، و سازگاری متوسط. لوله‌های فلزی سنتی (مانند لوله‌های فولادی گالوانیزه) به دلیل تنش حرارتی مستعد ترک‌خوردگی هستند، در حالی که لوله‌های پلاستیکی با محدودیت دمای بالایی محدود می‌شوند. با این حال، دم های فولادی ضد زنگ با مواد و طراحی ساختاری منحصر به فرد خود می توانند به طور موثر این مشکلات را حل کنند و به یک راه حل ایده آل برای خط لوله برای سیستم های گرمایش تبدیل شوند. در ادامه راه حل های کاربردی خاص از ابعاد مختلف توضیح داده شده است
انطباق عمیق مزایای عملکرد اصلی با الزامات سیستم گرمایش
محیط عملیاتی سیستم های گرمایشی با نوسانات دمایی زیاد (10- تا 300 درجه سانتیگراد)، محیط های متنوع (آب داغ، بخار، روغن رسانای گرما و غیره) و وجود تنش حرارتی و ارتعاش مشخص می شود. عملکرد دم‌های فولادی ضد زنگ می‌تواند با دقت این الزامات را برآورده کند:
مقاومت عالی در برابر دمای بالا و پایداری حرارتی: فولاد ضد زنگ 304 می تواند در محیط های دمای متوسط زیر 200 درجه سانتیگراد (مانند گرمایش آب گرم مدنی) مقاومت کند، فولاد ضد زنگ 316 می تواند با سناریوهای دمای بالا 200-400 درجه سانتیگراد (مانند قوطی های صنعتی درجه 31 مانند لوله های بخار صنعتی و حتی در خطوط لوله های بخار صنعتی 31) سازگار شود. سیستم های گرمایش آتش باز بالای 600 درجه سانتیگراد. این ماده به دلیل دماهای بالا در درازمدت پیر نمی‌شود یا استحکام آن کاهش می‌یابد
مقاومت در برابر خستگی حرارتی و قابلیت جبران انبساط: ساختار موجدار حلقوی دم به آن قابلیت انبساط محوری خوبی می دهد. در طول چرخه راه اندازی سیستم گرمایش (افزایش دما) و خاموش شدن (افت دما)، می تواند تغییر طول خط لوله ناشی از انبساط و انقباض حرارتی را جذب کند (مقدار جبران می تواند به 5٪ -10٪ طول خود برسد)، کاهش شل شدن رابط یا ترک خوردگی خط لوله ناشی از اتصالات صلب را کاهش دهد. به ویژه برای اتصال بویلرها، مبدل های حرارتی و سایر تجهیزات با خطوط لوله اصلی مناسب است
سازگاری متوسط و مقاومت در برابر خوردگی: تحمل گرمای معمولی مانند آب داغ، بخار و روغن رسانای گرما را دارد. فولاد ضد زنگ 304 می تواند در برابر پوسته پوسته شدن یون های کلسیم و منیزیم در آب و خوردگی اکسیژن مقاومت کند. فولاد ضد زنگ 316 می تواند در برابر فرسایش ناشی از بخار حاوی گوگرد و محیط های رسانای حرارت ضعیف اسیدی مقاومت کند و از نشت متوسط ناشی از خوردگی و سوراخ شدن دیواره داخلی خط لوله جلوگیری کند.
قابلیت اطمینان آب بندی و ظرفیت تحمل فشار: از طریق فلنج، رزوه و سایر ساختارهای اتصال با ماشینکاری دقیق، همراه با واشرهای آب بندی مقاوم در برابر دمای بالا (مانند واشرهای گرافیتی، واشرهای با روکش فلزی)، آب بندی بدون نشت تحت دماهای بالا طولانی مدت قابل دستیابی است. فشار کاری می تواند به 1.6-10 مگا پاسکال برسد، که نیازهای فشار سیستم های گرمایش شهری کم فشار (زیر 0.6 مگا پاسکال) و سیستم های بخار صنعتی فشار بالا (بالاتر از 4.0 مگا پاسکال) را برآورده می کند.
راندمان هدایت حرارتی و صرفه جویی در انرژی: هدایت حرارتی فولاد ضد زنگ (حدود 16-21 W/(m·K)) بالاتر از لوله های پلاستیکی است و ساختار حلقوی دم می تواند سطح تماس بین محیط و خط لوله را افزایش دهد و انتقال حرارت را تسریع کند. در عین حال، دیواره بیرونی خط لوله را می توان به راحتی با یک لایه عایق برای کاهش تلفات حرارتی و بهبود عملکرد سیستم صرفه جویی در مصرف انرژی مجهز کرد.
سناریوهای کاربردی معمولی
دم‌های فولادی ضد زنگ می‌توانند به طور خاص نقاط درد کاربرد خطوط لوله سنتی را در انواع مختلف سیستم‌های گرمایش حل کنند:
سیستم های گرمایش شهری و آب گرم
اتصال لوله های انشعاب بین رادیاتور و لوله های اصلی: با استفاده از انعطاف پذیری دم، می توانند به راحتی موانعی مانند دیوارها و مبلمان را دور بزنند، استفاده از زانویی را کاهش دهند و مقاومت جریان آب را کاهش دهند. در عین حال، آنها انبساط و انقباض خط لوله را در فصول گرما و غیر گرما جذب می کنند تا از نشت رابط جلوگیری کنند.

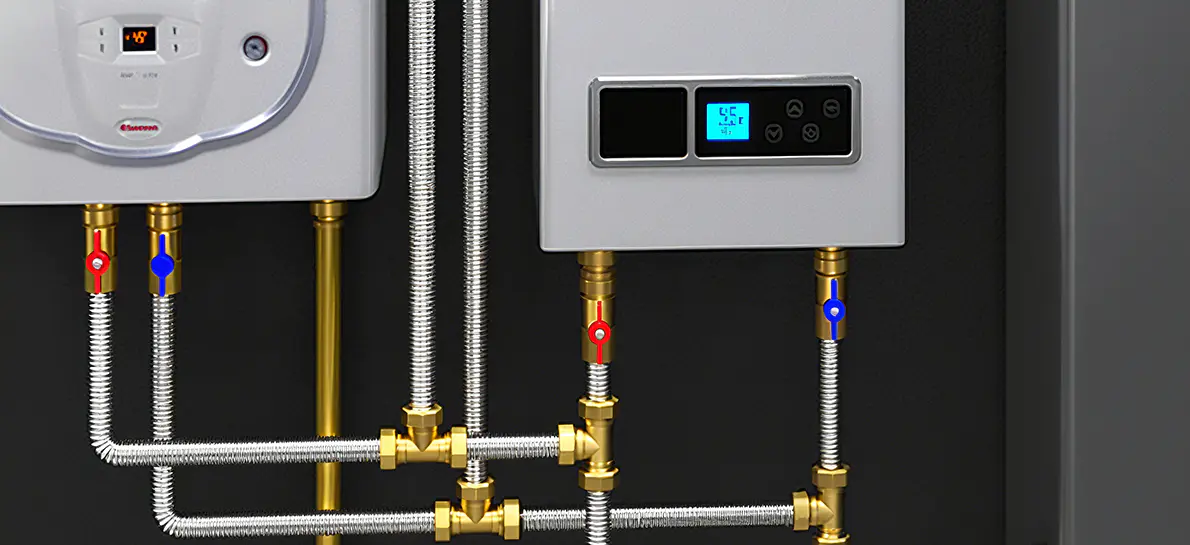

اتصال بین دیگ های دیواری و خطوط لوله آب گرم: آنها می توانند دمای آب گرم 80 تا 95 درجه را در طول کار دیگ های دیواری تحمل کنند، در برابر خستگی حرارتی ناشی از راه اندازی و خاموش شدن مکرر مقاومت کنند و از شیلنگ های لاستیکی (به راحتی کهنه می شوند) و لوله های مسی (استحکام قوی بیش از 1 سال) با دوام تر هستند.
اتصال منیفولدها در گرمایش تابشی کف دمای پایین (گرمایش از کف آب): دم‌های کالیبر کوچک (DN15-DN25) می‌توانند با طرح چند شاخه لوله‌های گرمایش از کف سازگار شوند، مقاومت جریان آب را کاهش دهند و یکنواختی اتلاف گرما را بهبود بخشند.
سیستم های گرمایش صنعتی
اتصال بین دیگ‌ها و خطوط لوله بخار: در خروجی دیگ‌های بخار زغال‌سنگ/گاز، دم‌ها می‌توانند انبساط حرارتی شدید را در هنگام راه‌اندازی دیگ جذب کنند، از شیرها و رابط‌های خط لوله محافظت کنند و از نشت بخار جلوگیری کنند (دمای بخار معمولاً 150-300 درجه سانتیگراد، فشار 1.0-4 MPa).​
سیستم های گرمایش نفت رسانای گرما: برای اتصال کوره های نفت رسانای گرما با راکتورها، خشک کن ها و سایر تجهیزات استفاده می شود. فولاد ضد زنگ 316 می تواند فرسایش طولانی مدت روغن رسانای گرما (دمای 200-300 درجه سانتیگراد) را تحمل کند و مقاومت در برابر ارتعاش آن (که با عملکرد پمپ ایجاد می شود) از شل شدن اتصالات خط لوله جلوگیری می کند.
اتصال خط لوله تجهیزات گرمایش الکتریکی: مانند خطوط لوله ورودی و خروجی راکتورهای گرمایش الکتریکی، دم‌ها می‌توانند با دمای بالای محلی عناصر گرمایش الکتریکی سازگار شوند و مشکل انتشار بو از لوله‌های پلاستیکی وجود ندارد.
سیستم های گرمایش انرژی های جدید
خطوط لوله گردشی سیستم های جمع آوری حرارتی خورشیدی: اتصال جمع کننده های خورشیدی و مخازن ذخیره آب گرم، فولاد ضد زنگ 304 می تواند در برابر نور مستقیم خورشید و خوردگی باران در برابر دمای بالا (70-100 درجه سانتیگراد) مقاومت کند و ساختار انعطاف پذیر با جابجایی جزئی کلکتورها به دلیل زوایای نصب سازگار است.
خطوط لوله گردش آب پمپ‌های حرارتی منبع هوا: در محدوده نوسان دما از -10 تا 55 درجه سانتیگراد، دم‌ها می‌توانند انبساط و انقباض خطوط لوله ناشی از تغییرات دمای محیط را جبران کنند و از شکنندگی در دمای پایین یا تغییر شکل لوله‌های پلاستیکی در دمای بالا جلوگیری کنند.
سناریوهای گرمایش ویژه
خطوط لوله ضد عفونی با بخار در صنایع فرآوری مواد غذایی: دیواره داخلی دم‌های فولادی ضد زنگ صاف و تمیز می‌شود، استانداردهای بهداشت مواد غذایی (مانند گواهینامه 3A) را رعایت می‌کند، در برابر ضدعفونی بخار 121 درجه سانتی‌گراد مقاوم است و خطر آلودگی زنگ‌زدگی را ندارد.
اتصال خط لوله تجهیزات گرمایش آزمایشگاهی (مانند حمام نفت، مخازن با دمای ثابت): دم‌های با کالیبر کوچک (DN6-DN15) می‌توانند به دقت با تجهیزات دقیق سازگار شوند و مقاومت در برابر لرزش آنها انتقال متوسط پایدار را در طول آزمایش تضمین می‌کند.
نکات کلیدی انتخاب و مشخصات نصب
1. انتخاب علمی
مطابقت مواد: فولاد ضد زنگ 304 برای سیستم های دمای متوسط (≤200 ℃) انتخاب شده است. فولاد ضد زنگ 316 برای سیستم های با دمای بالا (200-400 ℃) یا رسانه های خورنده (مانند بخار حاوی گوگرد) انتخاب شده است. فولاد ضد زنگ 310S برای سیستم های دمای فوق العاده بالا (> 400 درجه سانتیگراد) انتخاب شده است.
درجه بندی کالیبر و فشار: کالیبرهای DN10-DN300 را با توجه به سرعت جریان محیط گرمایش انتخاب کنید (DN15-DN50 معمولاً برای اهداف عمرانی و DN50-DN200 برای اهداف صنعتی استفاده می شود). فشار کاری باید ≥1.25 برابر فشار طراحی سیستم باشد (برای مثال، اگر فشار طراحی سیستم بخار 1.6MPa است، دم‌هایی را با رتبه‌بندی ≥2.0MPa انتخاب کنید).
روش اتصال: اتصال رزوه ای (با نوار مواد اولیه مقاوم در برابر درجه حرارت بالا) معمولاً در سیستم های عمرانی استفاده می شود. اتصال فلنج (با واشرهای زخمی فلزی) بیشتر در سیستم های صنعتی استفاده می شود. اتصالات فرول را می توان برای اتصال تجهیزات دقیق (برای اطمینان از تمیزی بدون گوشه های مرده) انتخاب کرد
مقدار جبران انبساط: مقدار انبساط حرارتی را با توجه به طول خط لوله و اختلاف دما محاسبه کنید (فرمول: ΔL=α×L×ΔT، که α ضریب انبساط خطی فولاد ضد زنگ است)، اطمینان حاصل کنید که مقدار جبران دم ≥ مقدار محاسبه شده برای جلوگیری از کشش یا فشرده شدن بیش از حد است.
2. مشخصات نصب
پیش تصفیه و تمیز کردن: قبل از نصب، رسوب اکسید و لکه های روغن را در خط لوله پاک کنید. سیستم های با دمای بالا نیاز به چربی زدایی دارند (مانند تمیز کردن با تری کلرواتیلن). هنگام اتصال با تجهیزات غذایی و دارویی، دم‌هایی با دیواره‌های داخلی صیقلی شده الکترولیتی باید انتخاب شوند تا از رشد میکروبی جلوگیری شود.
خمش و تثبیت: شعاع خمش ≥ شعاع مشخص شده توسط محصول است (معمولاً 6-10 برابر قطر لوله). اعمال نیروی بیش از حد در طول خمش سرد برای ایجاد تغییر شکل موجدار ممنوع است. تکیه گاه های کشویی هر 2-3 متر در قسمت مستقیم تنظیم می شوند (که اجازه انبساط محوری را می دهد) و تکیه گاه های ثابت در هر دو انتهای بخش جبران برای محدود کردن جابجایی جانبی تنظیم می شوند.
آب بندی و عایق: هنگامی که از اتصال فلنج استفاده می شود، پیچ ها را به طور یکنواخت (گام به گام به صورت مورب) سفت کنید تا از خرابی مهر و موم ناشی از بار خارج از مرکز جلوگیری شود. خطوط لوله با دمای بالا باید با لایه‌های عایق (مانند پشم سنگ، سیلیکات آلومینیوم) در خارج از دم بسته شوند، اما فضای انبساط باید برای جلوگیری از مانع شدن لایه عایق برای جبران دم‌ها، در نظر گرفته شود.
عملیات آزمایشی و آزمایش: پس از نصب، آزمایش فشار آب را انجام دهید (فشار آزمایش 1.5 برابر فشار کاری است و فشار به مدت 30 دقیقه بدون نشتی حفظ می شود). سیستم‌های با دمای بالا باید راه‌اندازی داغ را انجام دهند تا نظارت کنند که آیا دم‌ها به آرامی منبسط و منقبض می‌شوند و آیا نشتی در رابط وجود دارد یا خیر.
مزایای برنامه
عمر سرویس سیستم را افزایش دهید: مقاومت در برابر خستگی حرارتی دم‌های فولادی ضد زنگ می‌تواند چرخه عملکرد بدون مشکل سیستم گرمایش را تا بیش از 10 سال افزایش دهد، که بسیار بیشتر از لوله‌های فولادی گالوانیزه (5-8 سال) و لوله‌های پلاستیکی (3-5 سال) است و هزینه‌های تعویض را کاهش می‌دهد.
کاهش هزینه های تعمیر و نگهداری: مقاومت در برابر خوردگی و مقاومت در برابر دمای بالا باعث کاهش تعمیر و نگهداری خاموشی ناشی از خوردگی و پارگی خط لوله می شود و هزینه های نگهداری سالانه را می توان تا 40٪ -60٪ کاهش داد. به خصوص در سیستم های گرمایش صنعتی می توان از تلفات تولید ناشی از نشتی متوسط جلوگیری کرد
بهبود ایمنی عملیاتی: آب بندی بدون نشتی و طراحی ضد تنش حرارتی خطر سوختگی و آتش سوزی ناشی از نشت مواد با دمای بالا (مانند بخار و روغن رسانای گرما) را کاهش می دهد و می تواند تلفات اموال ناشی از نشت آب خانگی در گرمایش شهری را کاهش دهد.
افزایش سازگاری سیستم: قابلیت جبران انعطاف پذیر باعث می شود نصب خط لوله محدود به سازه های ساختمانی (مانند دیوارها و کف) نباشد، به ویژه برای تغییر سیستم های گرمایشی در ساختمان های قدیمی، کاهش حفاری دیوار و آسیب های سازه ای مناسب است.
خلاصه
از طریق مزایای دوگانه مواد و ساختار، دم‌های فولادی ضد زنگ به عملکرد جامع "مقاومت در دمای بالا، ضد انبساط، آب بندی پایدار و عمر طولانی" در سیستم‌های گرمایش دست می‌یابند. چه نیازهای آسایش گرمایش شهری باشد و چه شرایط سخت کاری گرمایش صنعتی، آنها می توانند راه حل های قابل اعتمادی برای خط لوله ارائه دهند و پایه ای محکم برای عملکرد کارآمد و ایمن سیستم های گرمایشی ایجاد کنند.​.
