در سیستم های انتقال گاز، ایمنی، عملکرد آب بندی و پایداری خطوط لوله ارتباط مستقیمی با عملکرد عادی سیستم و ایمنی پرسنل دارد. چه گازهای صنعتی (مانند اکسیژن، نیتروژن، هیدروژن)، گازهای سوختی (گاز طبیعی، گاز نفت مایع)، یا گازهای خاص (مانند گازهای خورنده، گازهای با خلوص بالا)، الزامات خطوط لوله انتقال بسیار سختگیرانه است. دم‌های فولادی ضد زنگ با مواد و مزایای ساختاری منحصربه‌فرد خود می‌توانند به طور موثر مشکلاتی مانند نشتی، خوردگی و ضربه ارتعاشی را که خطوط لوله سنتی در انتقال گاز با آن مواجه می‌شوند، حل کند و آنها را به گزینه‌ای ایده‌آل برای سیستم‌های گاز تبدیل کند. در ادامه راه‌حل‌های خاص از ابعاد مختلف توضیح داده شده است
تطبیق دقیق مزایای عملکرد اصلی با الزامات سیستم گاز
الزامات اصلی سیستم های گاز برای خطوط لوله عبارتند از آب بندی مطلق، مقاومت در برابر خوردگی گاز، مقاومت در برابر لرزش و ضربه، سازگاری با نوسانات فشار و کنترل تمیزی. ویژگی های فولاد ضد زنگ زیر می تواند کاملاً این الزامات را برآورده کند:
عملکرد آب‌بندی فوق‌العاده: با استفاده از 304، 316 و سایر مواد فولادی ضد زنگ، دم‌ها و انتهای اتصال (مانند رزوه‌ها، فلنج‌ها) همکاری تنگاتنگی را از طریق ماشین‌کاری دقیق به دست می‌آورند، که می‌تواند از آب‌بندی سخت فلز به فلز اطمینان حاصل کند یا با مهر و موم‌های مخصوص zepper (مثل واشر PT، co-FE) هماهنگ شود. نشتی برای سیستم‌های گاز پرفشار (با فشار کاری تا 10 مگاپاسکال یا بیشتر)، قابلیت اطمینان آب‌بندی آن به شیلنگ‌های لاستیکی یا خطوط لوله فلزی معمولی نزدیک است و نرخ نشتی را می‌توان زیر 1×10¹0 Pa·m3/s کنترل کرد.
مقاومت عالی در برابر خوردگی گاز: فولاد ضد زنگ 304 می تواند فرسایش طولانی مدت توسط گازهای خشک (مانند اکسیژن، نیتروژن) و گازهای سوختی غیر خورنده را تحمل کند. فولاد ضد زنگ 316 به دلیل محتوای مولیبدن می تواند در برابر خوردگی توسط گازهای سوختی حاوی گوگرد، گاز کلر، هیدروژن فلوراید و سایر گازهای خورنده مقاومت کند و از ایجاد سوراخ یا ریزش ناخالصی بر روی دیواره داخلی خط لوله ناشی از فرسایش جلوگیری کند و در نتیجه از انتقال گاز اطمینان حاصل کند.
مقاومت در برابر ارتعاش و نوسان فشار: ساختار موجدار حلقوی دم‌ها دارای خاصیت ارتجاعی خوبی است که می‌تواند ارتعاشات و پالس‌های فشار ایجاد شده در اثر عملکرد کمپرسور و باز کردن/بستن شیر در سیستم گاز را جذب کند، تمرکز تنش را در رابط‌های خط لوله کاهش دهد و خطر نشتی شل ناشی از اتصالات صلب را کاهش دهد. به ویژه برای اتصال قطعات بین کمپرسورهای گاز، مخازن ذخیره سازی و خطوط لوله مناسب است
سازگاری با تمیزی: پس از پرداخت الکترولیتی دیواره داخلی، زبری سطح Ra می تواند تا 0.8μm یا کمتر باشد، که جذب ناخالصی ها یا رطوبت در گاز آسان نیست و هیچ ذره ای نمی ریزد. الزامات انتقال گازهای با خلوص بالا (مانند نیتروژن با خلوص فوق العاده بالا مورد استفاده در صنعت الکترونیک، گازهای ویژه مورد استفاده در تولید نیمه هادی) را برآورده می کند و از آلودگی گازی که بر کیفیت تولید تأثیر می گذارد جلوگیری می کند.
سازگاری گسترده با دما و فشار: می تواند به طور پایدار در محدوده دمایی -200 تا 450 درجه سانتیگراد کار کند و با انتقال تبخیر گازهای مایع با دمای پایین (مانند نیتروژن مایع، اکسیژن مایع) و سیستم های گاز با دمای بالا سازگار باشد. فشار کاری از خلاء تا 30 مگا پاسکال را پوشش می دهد، که نه تنها می تواند نیازهای خطوط لوله گاز سوخت کم فشار (زیر 0.1 مگا پاسکال) را برآورده کند، بلکه در سیستم های انتقال گاز صنعتی با فشار بالا نیز استفاده می شود.
سناریوهای کاربردی معمولی
دم‌های فولادی ضد زنگ می‌توانند به طور خاص مشکلات انتقال را در انواع مختلف سیستم‌های گاز حل کنند:
سیستم های انتقال گاز صنعتی
برای اتصال خط لوله گازهای بی اثر مانند اکسیژن، نیتروژن و آرگون، به ویژه در کارگاه های جوشکاری و زمینه های پردازش فلز استفاده می شود. مقاومت در برابر لرزش دم می تواند خطر نشت را در اتصال بین سیلندرهای اکسیژن و خطوط لوله کاهش دهد.
در سیستم‌های انتقال هیدروژن، مواد فولادی ضد زنگ 316 می‌تواند از شکنندگی هیدروژن جلوگیری کند و با ساختار آب‌بندی خاص، می‌تواند از خطرات انفجار ناشی از نشت هیدروژن جلوگیری کند.
برای انتقال گازهای صنعتی خورنده (مانند گاز کلر، دی‌اکسید گوگرد)، دم‌های فولادی ضد زنگ 316 لیتری برای مقاومت در برابر خوردگی خط لوله توسط گازها و اطمینان از عملکرد ایمن طولانی‌مدت سیستم انتخاب شده‌اند.
سیستم های تامین گاز

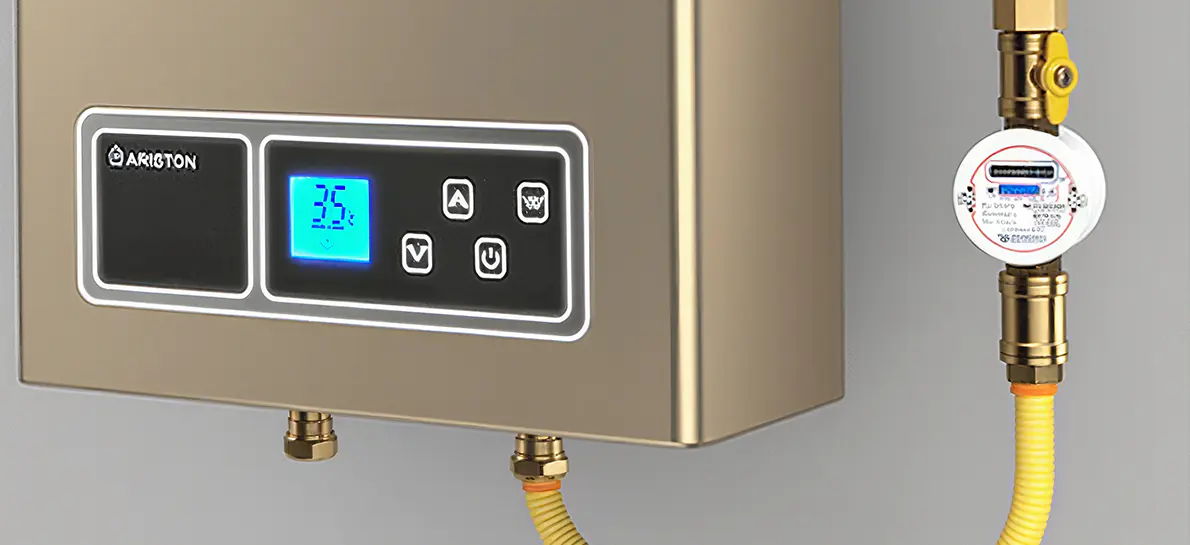

برای اتصال گاز طبیعی شهری و گاز مایع در خطوط لوله داخلی و خارجی، از دم بین کنتورهای گاز، شیرها و خطوط لوله اصلی استفاده می شود. جبران انعطاف پذیر آنها می تواند نشت رابط ناشی از جابجایی خط لوله به دلیل نشست ساختمان یا تغییرات دما را کاهش دهد.
برای لوله‌های انشعاب گاز در آشپزخانه‌های تجاری و کوره‌های صنعتی، مقاومت دمایی دم‌ها می‌تواند با محیط با دمای بالا نزدیک اجاق‌ها سازگار شود و عملکرد ضد پیری آن‌ها از ترک خوردن و نشت شیلنگ‌های لاستیکی به دلیل استفاده طولانی‌مدت جلوگیری می‌کند.
سیستم های گاز ویژه و گاز با خلوص بالا
برای انتقال گازهای با خلوص بالا (مانند آمونیاک با خلوص فوق العاده بالا، سیلان) در صنایع نیمه هادی و فتوولتائیک، دم با دیواره های داخلی صیقلی شده الکترولیتی می تواند آلودگی تماس بین گازها و خطوط لوله را کاهش داده و خلوص گاز را تضمین کند (به 99.9999٪ یا بیشتر می رسد).
برای خطوط لوله گاز آزمایشگاهی (مانند گازهای حامل برای کروماتوگراف های گازی، گازهای ویژه برای تجزیه و تحلیل طیفی)، جذب پایین دم، پایداری اجزای گاز را تضمین می کند و دقت داده های تجربی را بهبود می بخشد.
اتصال تجهیزات ذخیره سازی و پردازش گاز
برای اتصال بین مخازن ذخیره گاز، سیلندرها و بخارسازها، شیرهای کاهنده فشار، دم می‌تواند ارتعاشات را در حین کار تجهیزات جذب کند و از عملکرد آب‌بندی رابط‌های سوپاپ محافظت کند.
برای اتصال بین لوله خروجی مایع مخازن ذخیره‌سازی گاز با دمای پایین (مانند نیتروژن مایع، آرگون مایع) و بخارسازها، دم‌ها می‌توانند با تغییرات دما از دمای پایین به دمای معمولی سازگار شوند و از ایجاد ترک در خطوط لوله به دلیل انبساط و انقباض حرارتی جلوگیری کنند.
نکات کلیدی انتخاب و مشخصات نصب
1. انتخاب علمی
انتخاب مواد: مواد را با توجه به خواص گاز تعیین کنید - فولاد ضد زنگ 304 برای گازهای بی اثر و گازهای سوختی انتخاب شده است. فولاد ضد زنگ 316/316L برای گازهای خورنده و گازهای سوختی در محیط های آب دریا انتخاب شده است. فولاد ضد زنگ کم کربن (مانند 316L) با دیواره های داخلی صیقلی الکترولیتی برای سیستم های گاز با خلوص بالا مورد نیاز است.
درجه بندی کالیبر و فشار: کالیبرهای DN6-DN200 را با توجه به جریان گاز انتخاب کنید. فشار کاری باید با فشار طراحی سیستم مطابقت داشته باشد (به عنوان مثال، رتبه بندی 1.6MPa معمولا برای سیستم های گازی انتخاب می شود، و رتبه بندی 6.4MPa یا بالاتر برای گازهای پرفشار صنعتی انتخاب می شود).
روش اتصال: اتصال رزوه ای (با درزگیر مخصوص گاز) معمولاً در سیستم های گاز استفاده می شود. اتصال فلنج (با مهر و موم حلقه O) بیشتر در سیستم های گاز صنعتی استفاده می شود. اتصالات مهر و موم صورت VCR برای سیستم های گاز با خلوص بالا انتخاب می شوند تا از نشت و تمیزی صفر اطمینان حاصل شود.
طول و مقدار جبران: طول را با توجه به نیازهای جابجایی خط لوله تعیین کنید و کمک هزینه جبرانی محوری یا جانبی را ذخیره کنید (معمولاً مقدار جبران از 10٪ طول موثر دم نمی‌گذرد) تا از تأثیرگذاری روی آب بند به دلیل کشش یا فشرده‌سازی بیش از حد جلوگیری شود.
2. مشخصات نصب
جلوگیری از آتش سوزی و تمیز کردن: قبل از نصب سیستم گاز، اطمینان حاصل کنید که هیچ ناخالصی در خط لوله وجود ندارد تا از جرقه در هنگام نصب جلوگیری شود. قبل از نصب سیستم گاز با خلوص بالا، دیواره داخلی دم را با اتانول مطلق تمیز کنید تا لکه ها و ذرات روغن پاک شود.
خمش و تثبیت: در حین نصب، شعاع خمش نباید کمتر از مقدار مشخص شده توسط محصول باشد (معمولاً 5-8 برابر قطر لوله)، و پیچش اجباری ممنوع است. براکت های ثابت هر 1.5-2 متر در قسمت مستقیم تنظیم می شوند و براکت های راهنما در هر دو انتهای بخش خمشی اضافه می شوند تا از تغییر شکل ناشی از وزن خود خط لوله جلوگیری شود.
محافظت از سطح آب بندی: قبل از اتصال، صافی سطوح فلنج و رابط های رزوه ای را بررسی کنید و سوراخ ها و خراش ها را از بین ببرید. درزگیر مخصوص گاز مربوط به گاز را در طول اتصال رزوه ای اعمال کنید (مانند نوار آب بندی PTFE برای گاز)، و واشرهای سازگار با گاز را برای اتصال فلنج انتخاب کنید (مانند واشرهای لاستیکی مقاوم در برابر روغن برای گاز، واشرهای PTFE برای گازهای خورنده).
تشخیص نشت: پس از نصب، آزمایش نشت باید انجام شود - آب صابون به رابط ها برای تشخیص حباب در سیستم های گاز اعمال می شود. طیف‌سنج‌های جرمی هلیوم در سیستم‌های گاز صنعتی و گاز با خلوص بالا استفاده می‌شوند تا اطمینان حاصل شود که نرخ نشت مطابق با الزامات سیستم است (مانند نرخ نشت سیستم‌های گاز با خلوص بالا ≤1×10-11 Pa·m³/s).
مزایای برنامه
بهبود ایمنی سیستم: در مقایسه با لوله‌های فولادی گالوانیزه سنتی یا شیلنگ‌های لاستیکی، خطر نشت دم‌های فولادی ضد زنگ بیش از 95 درصد کاهش می‌یابد، به ویژه در سیستم‌های گازی با گازهای قابل اشتعال و انفجاری مانند گاز سوخت و هیدروژن، که می‌تواند به میزان قابل توجهی حوادث ایمنی احتمالی را کاهش دهد.
طولانی شدن عمر سرویس: مواد فولادی ضد زنگ ضد پیری و مقاوم در برابر خوردگی هستند، با عمر مفید بیش از 20 سال، بسیار بیشتر از شیلنگ های لاستیکی (1-3 سال) و لوله های فولادی معمولی (8-10 سال)، که باعث کاهش فرکانس تعویض و هزینه های تعمیر و نگهداری می شود.
اطمینان از خلوص و کیفیت گاز: در سیستم‌های گاز با خلوص بالا، می‌تواند از ریزش محصول ناشی از آلودگی خط لوله (مانند نقص در تراشه‌های نیمه‌رسانا ناشی از گازهای ناخالص) جلوگیری کند و تلفات تولید را کاهش دهد.
سازگاری با شرایط کاری پیچیده: قابلیت جبران انعطاف پذیر تاثیر نشست ساختمان، لرزش تجهیزات و تغییرات دما را بر روی خطوط لوله حل می کند، تعمیر و نگهداری خاموشی ناشی از آسیب خط لوله را کاهش می دهد و پایداری عملکرد سیستم را بهبود می بخشد.
خلاصه
از طریق سازگاری با مواد، بهینه‌سازی ساختاری و ماشین‌کاری دقیق، دم‌های فولادی ضد زنگ به عملکرد جامع «آببندی ایمن، مقاومت در برابر خوردگی و دوام و انتقال تمیز» در سیستم‌های گاز دست می‌یابند. خواه گازهای صنعتی معمولی، گازهای سوخت شهری، یا سیستم های گاز ویژه با تقاضای بالا، می توانند راه حل های انتقال قابل اعتمادی را ارائه دهند که تضمینی محکم برای عملکرد ایمن و پایدار سیستم های گازی ارائه می کنند.
