یک لوله فولادی کربنی 10 متری را از 20 درجه سانتیگراد تا 120 درجه سانتیگراد گرم کنید و تقریباً 12 میلی متر رشد می کند - برای خم شدن یک براکت، بارگذاری بیش از حد نازل پمپ یا از بین بردن اتصال رزوه ای اگر هر دو انتها لنگر هستند کافی باشد. این شکاف بین لوله های سفت و سخت و حرکت حرارتی دقیقاً همان چیزی است که دم فلزی برای بستن آن طراحی شده است. دم فلزی یک لوله فلزی با دیواره نازک است که به صورت یک سری پیچش موازی تشکیل شده است. مانند یک فنر دقیق عمل می کند که به صورت محوری، جانبی و زاویه ای خم می شود و در عین حال محکم می ماند، بنابراین لوله می تواند بدون فشار آوردن نیرو به تجهیزات، تکیه گاه ها یا اتصالات حرکت کند.

اصل ساده است، مهندسی اینطور نیست. پیچش ها باید به اندازه کافی عمیق باشند تا بتوانند حرکت کنند، دیوار به اندازه کافی نازک باشد که خم شود و در عین حال به اندازه کافی ضخیم باشد که فشار را مهار کند - اکثر دم های فولادی ضدزنگ هیدروفرم شده بین تقریباً 0.3 تا 1.5 میلی متر دیوار قرار دارند. این راهنما توضیح می‌دهد که دم‌های فلزی چگونه کار می‌کنند، چگونه ساخته می‌شوند، کدام آلیاژها برای چه خدماتی مناسب هستند، و بررسی‌های انتخابی که تصمیم می‌گیرد که آیا یک دم‌دم در اولین چرخه گرمایش چند دهه دوام می‌آورد یا از کار می‌افتد، با تکیه بر تجربه تولید در Haoyin، یک تولیدکننده دم‌های فولادی ضد زنگ در نینگبو، چین، که محصولات موج‌دار برای گاز، آب و سیستم‌های گرمایشی عرضه می‌کند، توضیح می‌دهد.

دم فلزی چیست؟

منابع مهندسی دم فلزی را به عنوان یک ظرف الاستیک توصیف می کنند: فشار را به بیرون وارد کنید و آن را فشرده می کند. آن را در خلاء قرار دهید و آن را گسترش دهید. در امتداد محور خود فشار دهید یا بکشید و مانند فنر حرکت می کند و برمی گردد. هر پیچیدگی مقدار کمی از سفر را انجام می دهد، بنابراین حرکت کل با تعداد پیچش ها افزایش می یابد - در حالی که ظرفیت فشار در جهت مخالف حرکت می کند. این مبادله قلب طراحی دم است.

پنج پارامتر هر دم را مشخص می کند: گام پیچشی (فاصله بین چین ها)، قطر تاج و ریشه، ضخامت دیوار، طول آزاد و اتصالات انتهایی که آن را به خط متصل می کند. نمای ایزومتریک زیر نشان می دهد که چگونه آنها با هم قرار می گیرند.

سه راه برای ساخت دم فلزی

سه مسیر تولید غالب است و هر کدام امضایی بر عملکرد بر جای می‌گذارند.

هیدرولیک تشکیل شده است

یک لوله بدون درز در داخل قالب های حلقه قرار می گیرد و با فشار داخلی از داخل منبسط می شود و فلز را به داخل پروفیل پیچشی وادار می کند. نتیجه، پیچش‌های صاف و متحدالمرکز با ضخامت دیواره ثابت است - پیش‌فرض صنعت برای اتصالات انبساط خط لوله و اتصالات ضد زنگ موج‌دار کوچک که بر روی وسایل گازسوز و آبگرمکن نصب می‌شوند.

به صورت مکانیکی (رول) تشکیل شده است

در اینجا کانولوشن ها مرحله به مرحله به داخل لوله می پیچند. ابزارآلات هزینه کمتری دارد و قطرهای بزرگتر یا دیوارهای ضخیم تر عملی می شود، که با تهویه مطبوع و کار در مقیاس ابزار مناسب است، با مقداری هزینه در دقت پروفیل.

لبه جوش

دیافراگم های داخلی و خارجی مهر شده به طور متناوب در لبه های داخلی و خارجی خود جوش داده می شوند. دم های لبه جوش داده شده بیشترین حرکت را در واحد طول و نرخ فنر بسیار قابل پیش بینی را ارائه می دهند، به همین دلیل است که در شیرهای خلاء، تجهیزات نیمه هادی و ابزار دقیق ظاهر می شوند. مبادله ظرفیت فشار کمتر و درزهای جوش بحرانی خستگی است.

کاری که یک دم فلزی در سیستم لوله کشی انجام می دهد

چهار شغل غالب هستند، به ترتیب فراوانی:

• جبران - جذب انبساط و انقباض حرارتی به طوری که رشد هرگز به لنگرها، پمپ ها یا نازل های تجهیزات نمی رسد.
• کنترل ارتعاش - ارتعاش پمپ، کمپرسور و فن را قبل از عبور از خط به عنوان سر و صدا و خستگی جدا کنید.
• ناهماهنگی - بخشیدن انحرافات جانبی و زاویه ای کوچک به جای مانده از تحمل ساخت و نصب.
• سنجش و آب بندی - به عنوان عنصر پاسخگو در فشار سنج ها، ترموستات ها و میل های شیر آب بندی شده کار می کند.

جبران خسارت بزرگ است و محاسبات قابل پیش بینی است. فولاد به ازای هر درجه سانتیگراد افزایش دما تقریباً 0.012 میلی متر در متر رشد می کند - حدود 0.017 میلی متر برای فولاد زنگ نزن آستنیتی - بنابراین فاصله 10 متری با حرارت 100 درجه سانتی گراد حدود 12 میلی متر در فولاد کربنی و 17 میلی متر در فولاد ضد زنگ افزایش می یابد. نمودار نشان می دهد که چقدر سریع جمع می شود.

یک دم به اندازه برای آن سفر رشد را از تجهیزات متصل دور نگه می دارد. جبران کننده فلزی انعطاف پذیر / اتصال انبساط موجدار ما، بخشی از خط لوله و جبران کننده فلزی، دقیقاً برای این وظیفه در لوله کشی گرمایش، آب و صنعتی ساخته شده است.

مفصل انبساط موجدار جبران کننده فلزی انعطاف پذیر اتصال انبساط موجدار فولاد ضد زنگ یا کربن برای جذب رشد لوله در سیستم های گرمایش، آب و صنعتی. انتهای فلنج دار، جوش داده شده یا اتصال سریع، DN255-DN600، آب، بخار و روغن در 0.6-1.6MPa. مشاهده محصول →

انتخاب آلیاژ: دما، کلریدها و هزینه

انتخاب آلیاژ تعیین می‌کند که بادگیر چقدر می‌تواند کار کند، چگونه با رسانه کنار می‌آید و هزینه آن چقدر است. محدودیت‌های زیر ارقام معمولی خدمات پیوسته هستند که از برگه‌های اطلاعات سازنده مشترک توسعه یافته گردآوری شده‌اند. همیشه آنها را در برابر رسانه، فشار و شرایط دوچرخه سواری خود با تامین کننده تأیید کنید.

دو نکته کاربردی اولاً، 304 ضد زنگ برای خدمات آب، گاز و گرمایش کار می‌کند، اما در جاهایی که کلریدها با دمای بالا مواجه می‌شوند - مکان‌های ساحلی، برخی آب‌های فرآوری‌شده - 316L در برابر خوردگی حفره‌ای و تنش کلرید بسیار بهتر مقاومت می‌کند. دوم، عمر خستگی طراحی شده است، نه حدس زده شده: روش EJMA (انجمن تولیدکنندگان مشترک توسعه) یک دم را با چرخه های حرکتی در جابجایی نامی رتبه بندی می کند، به همین دلیل است که دو دمنده هم اندازه می توانند رتبه بندی عمر بسیار متفاوتی داشته باشند.

جایی که دم فلزی سود خود را به دست می آورد

لوله کشی صنعتی، HVAC و انرژی

بازنگری‌های صنعت در مورد استفاده مشترک توسعه همچنان به فهرست کوتاه یکسان بازمی‌گردد: کارخانه‌های شیمیایی و پتروشیمی، تولید برق، HVAC و گرمایش منطقه‌ای، تصفیه آب و کشتی‌سازی. نقاط نصب معمولی عبارتند از خروجی های دیگ بخار و بخاری، مکش و تخلیه پمپ، و متقاطع توربین - هر جایی که گرما، ارتعاش و لنگر سخت در یک خط با هم برخورد کنند.

اتصالات گاز و آب خانگی

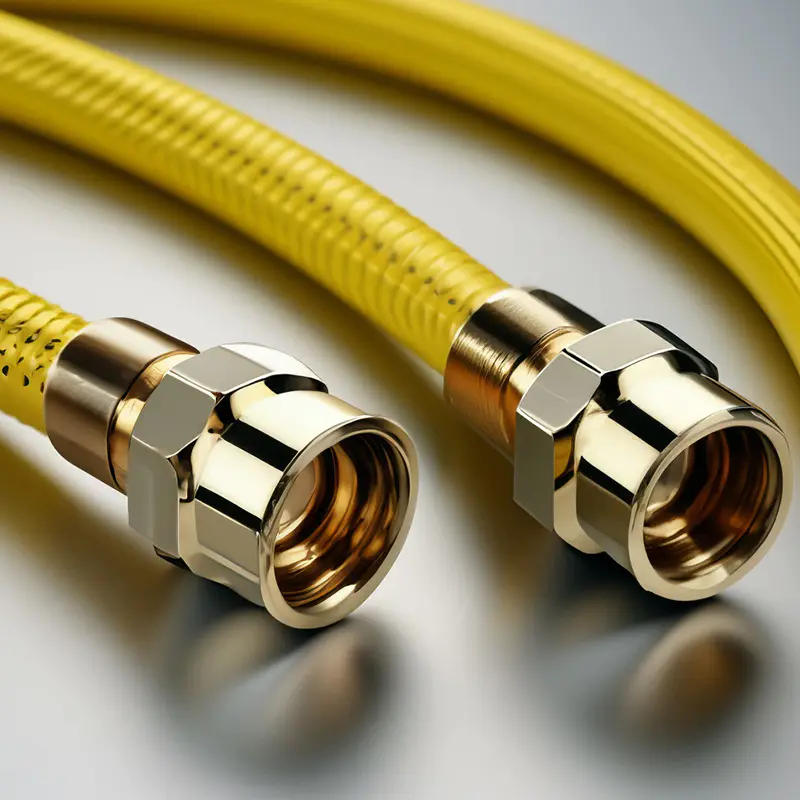

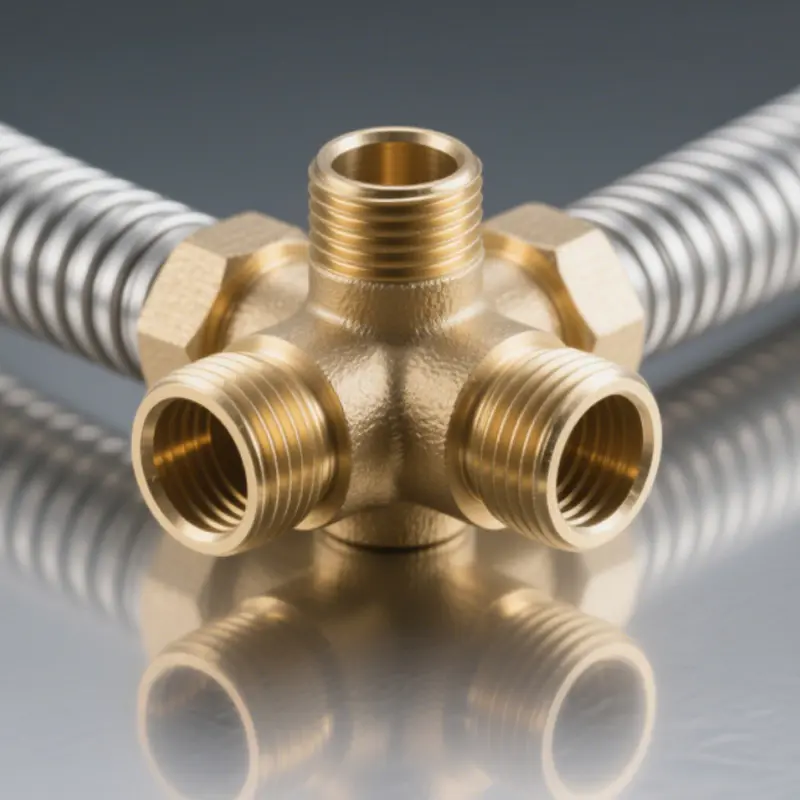

همین فناوری برای ساختمان ها به طور منظم کاهش می یابد. کانکتور گاز فولادی زنگ نزن راه راه در واقع یک دم فلزی مینیاتوری با مهره های انتهایی است که برای قلاب کردن اجاق گاز، اجاق گاز، آبگرمکن و دیگ های دیواری استفاده می شود. اندازه‌های مسکونی از DN10 تا DN25 اجرا می‌شوند و کانکتورهایی که در آمریکای شمالی فروخته می‌شوند دارای گواهینامه CSA مطابق با استانداردهای قابل اجرا اتصال گاز هستند. کانکتور DN15 دارای گواهی CSA ما به اندازه ای است که معمولاً برای لوازم خانگی نصب می شود.

کانکتور گاز استیل ضد زنگ DN15 دارای گواهی CSA یک کانکتور مینیاتوری موجدار فولادی ضد زنگ 304 با مهره فلر 15/16"-16UNF، ساخته شده برای اتصال وسایل گاز خانگی. گواهینامه CSA و گزینه های متعدد آداپتور آن را به یک نقطه مرجع عملی برای اندازه های اتصال مسکونی تبدیل کرده است. مشاهده محصول →

البته فلز تنها گزینه نیست. دم‌های لاستیکی بیشتر حرکت می‌کنند و ارتعاش مرطوب را بهتر می‌کنند، اما پیر می‌شوند، سقف دمای واقعی دارند و نمی‌توانند با فشار فلز مطابقت داشته باشند. نمودار رادار، مبادلاتی را که صنعت عموماً می پذیرد، خلاصه می کند.

انتخاب و نصب: جایی که عمر سرویس برنده یا از بین می رود

قبل از سفارش از طریق هفت بررسی کار کنید:

1. حرکت - نوع (محوری، جانبی، زاویه ای)، مقدار و چرخه های مورد انتظار در روز.
2. فشار - فشار کاری، فشار آزمایش و هر شرایط خلاء.
3. دما - سطح حالت ثابت به اضافه پیک های راه اندازی، داخل و خارج لوله.
4. رسانه - کلریدها، روغن ها یا مخلوط های گازی که انتخاب آلیاژ را محدود می کند.
5. اتصالات انتهایی - انتهای جوش، فلنج ها یا مهره های رزوه شده، مطابق با نحوه ایجاد اتصال.
6. گواهینامه - کانکتورهای فهرست شده در CSA برای گاز در آمریکای شمالی، و تولید با کنترل ISO 9001 برای تامین صنعتی.
7. نصب - بدون پیچش در هنگام سفت کردن، بدون کشش برای بستن شکاف، و پشتیبانی صحیح تا وزن لوله هرگز روی اتصالات آویزان نشود.

آخرین بررسی بیشتر نتایج را تعیین می‌کند: بررسی‌های خرابی صنعت به طور مکرر نشان می‌دهد که خرابی‌های اولیه دم به نصب و جابجایی - پیچ خوردگی ناشی از سفت کردن مهره در برابر پیچش‌ها، امتداد بیش از حد، یا وزن لوله آویزان شده روی اتصالات - به جای نقص در تولید بازمی‌گردد. مقاله ما در مورد اینکه چرا دم فلزی در خطوط لوله صنعتی خراب می شود، مکانیسم ها را خراب می کند.

برای کارهای گاز خانگی، اندازه کانکتور را با بار دستگاه مطابقت دهید - DN10 تا DN25 اکثر کانکتورهای مسکونی را پوشش می دهد - و در جایی که یک کانکتور طولانی از یک کابینت محکم عبور می کند، طراحی بدون سوت، صدای جریانی را که پیچش های ساده می توانند در کشش زیاد ایجاد کنند، سرکوب می کند.

کانکتور گاز استیل ضد زنگ DN20 بدون سوت این کانکتور فولادی ضد زنگ 304 یک دیوار 0.25 میلی متری را با طرح راه راه بدون سوت جفت می کند که صدای جریان هوا را در مدت طولانی از طریق کابینت های تنگ سرکوب می کند. مهره 1 1/8 اینچ - 16UNF و مهر و موم سخت از اتصالات دستگاه بدون نشتی پشتیبانی می کنند. مشاهده محصول →
